Inžinerines analizės įrankiai 3DEXPERIENCE debesijos platformoje

SIMULIA apima tiesines ir netiesines statines, dinamines ir šilumines kietųjų kūnų ir surinkimų simuliacijas naudojant baigtinių elementų metodus. Pritaikymas - nuo dantų šepetėlių šerių iki orlaivių korpusų ir visko, kas yra tarp jų. SIMULIA naudoja Abaqus/CAE sprendiklius, ir leidžia atlikti skaičiavimus tiek lokalaus kompiuterio resursais, tiek debesyje. Simuliacijų modeliai gali apimti atskiras dalis, mazgus, surinkimus ar net ištisas konstrukcijas. Atsižvelgiant į vartotojo poreikius, galima pasirinkti sau tinkamus simuliacijų atlikimo, rezultatų peržiūros ir duomenų valdymo įrankius. Simuliacijų metodai gali būti aprašomi, saugomi, pakartojami ir patobulinami 3DEXPERIENCE debesijos platformoje, taip suteikiant vartotojams centralizuotą vietą kurti ir kaupti savo virtualaus testavimo gerąsias praktikas.

Gaminių stipruminių savybių įvertinimas įvairiomis apkrovos sąlygomis;
Unikali inžinerinio projektavimo patirtis ir darbo eiga 3DEXPERIENCE platformoje;
Suteikiama daugybė galimybių - nuo paprastos tiesinės vieno komponento analizės, iki visapusiškos viso gaminio simuliacijos su dalių tarpusavio sąlyčiu, trintimi, varžtiniais sujungimais, suvirinimo siūlėmis, netiesinėmis ir plastinėmis deformacijomis.

Nauda

Virtualios detalių, mazgų, pomazgių ir pilnų gaminių simuliacijos padeda patvirtinti dizainą, nustatyti palankias projektavimo alternatyvas ir sumažinti rizikas bei neužtikrintumą;
Visoms simuliacijoms naudojama rinkoje lyderiaujanti Abaqus/CAE baigtinių elementų biblioteka ir skaičiavimų algoritmai užtikrina patikimus rezultatus;
Pasirinktiniai programinių įrankių paketai dizaineriams, inžinieriams ir simuliacijų ekspertams suteikia programų įsigijimo lankstumą;
Simuliacijos atliekamos su gamybai skirta geometrija - nereikia gaišti laiko ruošiant supaprastintus modelius;
Debesijos skaičiavimo resursų panaudojimas leidžia gauti greitesnius rezultatus bei išspręsti ypač sudėtingas simuliacijas.

3DEXPERIENCE SOLIDWORKS konfigūracijos

Kiekvienas 3DEXPERIENCE vartotojas - įmonės darbuotojas - gauna reikiamas roles šioje platformoje, kuri yra asocijuojama su jo paskyra. Kiekviena rolė suteikia teisę naudotis tam tikrais įrankiais bei funkcijomis šioje platformoje. Konstruktorius galėtų gauti roles, kurios jam suteikia galimybę dirbti su SOLIDWORKS bei platformoje esančiais papildomais modeliavimo, simuliacijos bei kitų paskirčių įrankiais.

Žemiau galite susipažinti, kokius rolių paketus kiekviena 3DEXPERIENCE SOLIDWORKS konfigūracija suteikia.

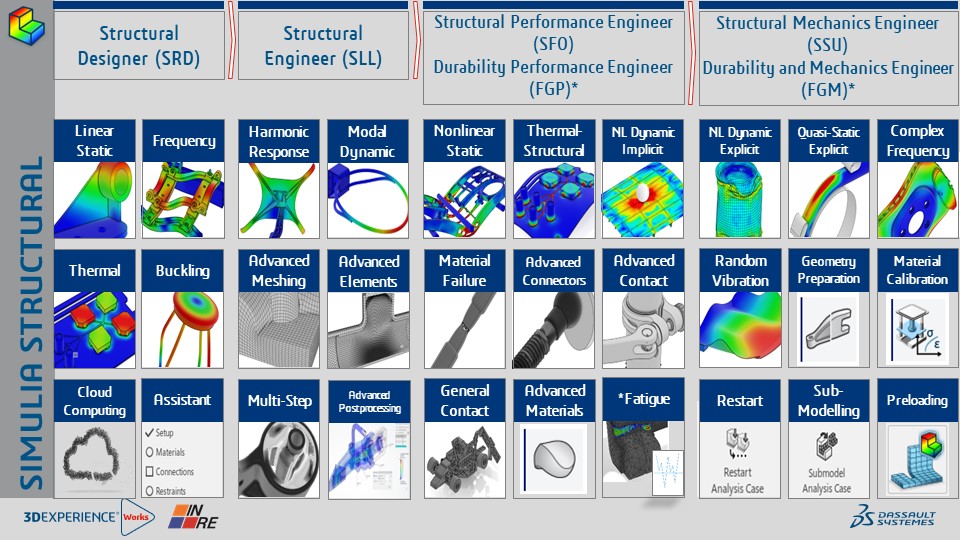

Structural Designer	Structural Engineer	Structural Performance Engineer	Structural Mechanics Engineer
Analizes technologijos / sprendikliai
Abaqus Implicit Solver	Abaqus Implicit Solver	Abaqus Implicit Solver Abaqus Implicit Dynamic Analysis fe-safe Durability Analysis *	Abaqus Implicit Solver Abaqus Implicit Dynamic Analysis Abaqus Explicit Dynamic Analysis fe-safe Durability Analysis *
Analizes tipai ir pagrindines funkcijos
Tiesinė analize; Šiluminės deformacijos Savieji svyravimai Pastovumas Jungitis Abaqus kontaktiniu uždaviniu sprendimas Adaptivus baigtiniu elementu tinklelis	Išplestine tiesinė analize Tiesine dinamika; Taisiklemis paremtas BE tinklelio kurimas	Dinamikos analize Nietesine analize; Sequential Multi-Step Simulations Anaizes modeliu BE surinkimai	Išplestine nietesine statika; Nietesine dinamika; Sequential Multi-Step Simulations

Baigtinių elementų tipai:

Gaminio projektavimo paspartinimas įvertinant veikiančias jėgas, susidarančius įtempius, savųjų svyravimų dažnius, pastovumo ir temperatūrinius reiškinius. Ši rolė leidžia:

Įvertinti gaminių veikimą tiesinės statikos sąlygomis, nustatyti bendrines projekto gaires;
Greitai įvertinti komponentų stiprumą ir standumą, patikrinti "kas jeigu" eksploatavimo scenarijus;
Naudoti unikalius Abaqus technologijų įrankius, leidžiančius bet kuriam inžinieriui greitai nustatyti gaminio stiprumą ir efektyvumą;
Lengvai ir efektyviai išbandyti gaminius virtualiuose testuose pasirenkant norimą tikslumą ir skaičiavimo trukmę;

Tiesinės, klūpumo, atsako, rezonansų, kontaktinės, bei kitos simuliacijos tiek komponentams, tiek mazgams ar dideliems surinkimams. Ši rolė leidžia:

Įvertinti gaminių struktūrinį standumą bei stiprumą tiesinės statikos, savųjų svyravimų, klupdymo, šiluminės analizės, harmoninių ir dinaminių apkrovų simuliacijose;
Atlikti dinaminio atsako simuliacijas ir sužinoti natūralius konstrukcijos svyravimų dažnius kad būtų išvengtos rezonanso problemos. Galima imituoti kylančias vibracijas ir aptikti kritinius gaminio trūkumus;
Įvertinti didelius surinkimus ir konstrukcijas naudojant intuityvius įrankius apibrėžti komponentų tarpusavio kontaktams;
Įvertinti bet kokio sudėtingumo ir geometrijos tipo KPI, pasitelkiant automatiškai sudaromą aukštos kokybės baigtinių elementų tinklelį;
Peržiūrėti net ir pačių didžiausių modelių rezultatus;

Gaminių konstrukcinių savybių ir ilgaamžiškumo įvertinimas netiesinėje statinėje ir dinaminėje aplinkoje. Šios rolės leidžia:

Atlikti nuovargio simuliavimas bei tiksliai įvertinti gaminio tarnavimo laiką*;
Atlikti greitas "kas jeigu" scenarijų patikras;
Aprašyti kelių žingsnių simuliacijos, leidžiančias tiksliau atkurti gaminio veikimo sąlygas;
Pagreitinti ypač didelių konstrukcijų simuliacijų paruošimą su automatizavimo įrankiais, skirtais aprašyti komponentų tarpusavio sąveiką bei kraštines sąlygas;
Sudaryti aiškius ir lengvai interpretuojamus didelių modelių simuliacijų rezultatų 3D atvaizdavimus bei grafikus;

* - tik Durability Performance Engineer (FGP-OC)

Išsamios struktūrinės simuliacijos, apimančias statiką, numanomus ir žinomus dinaminius reiškinius, akustiką bei nuovargį*. Šios rolės leidžia:

Aprašyti kelių žingsnių simuliacijos, leidžiančias tiksliau atkurti gaminio veikimo sąlygas;
Naudoti Abaqus technologijas, skirtas atlikti statines, savųjų svyravimų, šilumines, klupumo, tiesines bei netiesines (dinamines) simuliacijas;
Atlikti nusistovėjusios temperatūros arba pereinamo proceso šiluminių reiškinių analizę;
Išnaudoti papildomus geometrijos paruošimo skaičiavimams įrankius, taisyklėmis pagrįstą baigtinių elementų tinklelio kūrimą, valdyti simuliacijos duomenis, aprašyti kraštines sąlygas;
Sukurti simuliacijos rezultatų ataskaitas;

* - tik Durability and Mechanics Engineer (FGM-OC)

Apjunkite 3D projektus, 2D brežinius, duomenys ir procesus vienoje debesijos PLM platformoje

3DEXPERIENCE SOLIDWORKS konfiguracijos tai esmė - apjungti tiek vartotojus, tiek darbo įrankius į vieną, centralizuotą platformą, kurioje visi duomenys yra aiškiai struktūruoti, problemos kaip failų dublikatai ar pasimetimas iš viso neegzistuoja, projektų valdymas, komunikacija bei bendradarbiavimas tarp darbuotojų yra pilnai asocijuoti su CAD bei kitais failais, o visi suinteresuoti asmenys, net ir už įmonės ribų (užsakovai, subrangovai ir t.t.) gali gauti prieigą prie jiems skirtų duomenų, ir visados matyti vėliausią projekto versiją.
