SOLIDWORKS Plastics
Tai įranga suteikianti dizaineriams ir inžinieriams galimybę lengvai prognozuoti, optimizuoti ir išryškinti jūsų išskirtinų plastikinių detalių ir įpurškimo formų gamybos galimybes.
Solidworks Plastics yra programinė įranga, skirta padėti inžinieriams analizuoti ir optimizuoti plastikinių dalių liejimo procesą. Šis įrankių rinkinys simuliuoja liejimo procesą ir padeda prognozuoti gaminių savybes, pvz., deformacijas, iškyšas, oro burbulus, siūles.
Solidworks Plastics taip pat suteikia galimybę naudoti plačią įvairių medžiagų biblioteką, o taip pat ir sukurti savus plastikus su unikaliomis savybėmis. Tai padeda inžinieriams ir dizaineriams greitai ir efektyviai testuoti ir tobulinti skirtingas formas ir suprojektuoti optimalios formos detales išvengiant broko, sutaupant laiko ir pinigų.
Solidworks Plastics yra integruota į Solidworks CAD tačiau yra įsigyjama kaip atskira programinė įranga. Solidworks Plastics kaip ir kitoms Solidworks šeimos programoms būdingas lengvas naudojimas ir intuityvus dizainas, taigi net ir pradedantysis dizaineris ar inžinierius gali ją lengvai perprasti ir naudoti.
SOLIDWORKS Plastics moduliai
Solidworks Plastics yra prieinama trimis moduliais: Plastics Standard, Plastics Professional ir Plastics Premium. Šie moduliai skiriasi funkcijų ir galimybių rinkiniu, o tai leidžia vartotojams pasirinkti tinkamiausią sprendimą pagal savo projektų poreikius.
Plastics Standard
"SOLIDWORKS Plastics Standard" yra viena geriausių programų plastikų liejimo analizės srityje. Programiniame pakete yra gausu įrankių, skirtų patikrinti ir optimizuoti plastikinių dalių geometrijos tinkamumą liejimo procesui. Plastikinių detalių projektuotojams SOLIDWORKS Plastics Standard leidžia dar pradinėje projektavimo stadijoje optimizuoti detalių geometriją liejimo procesui. Lengvai išmokstami ir naudojami SOLIDWORKS Plastics Standard įrankiai yra integruoti į SOLIDWORKS CAD aplinką, todėl galite analizuoti ir pritaikyti dizainą liejimui tuo pačiu metu, kai kuriate gaminio formą, optimizuojate tinkamumą ir funkcionalumą.
- Slėgis užpildymo pabaigoje. Parodo reikiamą slėgį norint pilnai užpildyti ertmę.
- Aušinimo laikas. Prognozuoja detalės liejimo proceso reikiamą aušinimo laiką.

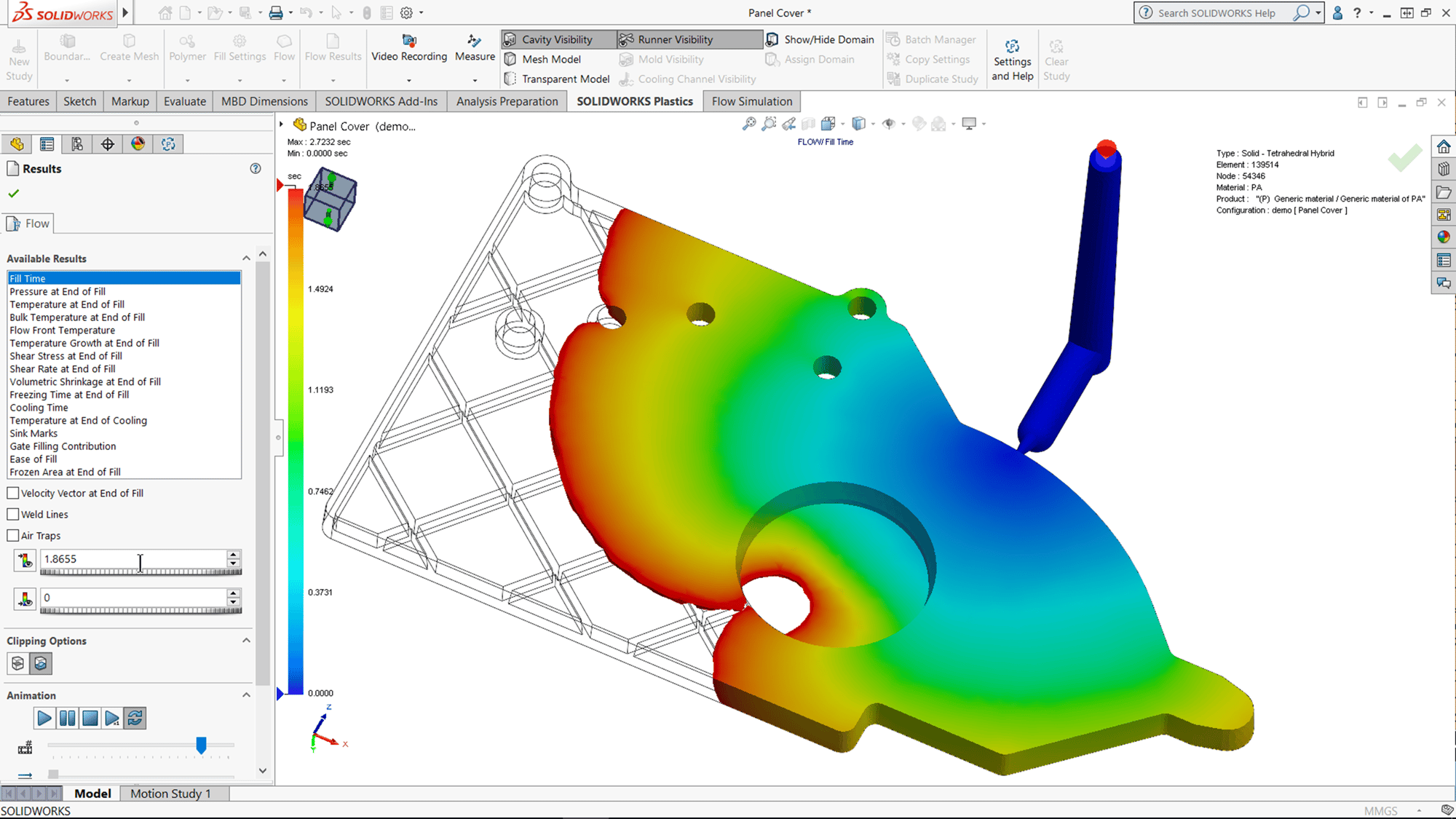

- Liejimo simuliacija. Prognozuoja plastiko liejimo proceso eigą, vaizdžiai atvaizduojant plastiko tekėjimą formoje.
- Įdubų, siūlių ir oro tarpų analizė. Prognozuoja įdubų gylį, siūlių ir oro kišenių vietas galutiniame gaminyje
- Užspaudimo jėga. Apskaičiuota reikiama užspaudimo jėga, kurios reikės norint, kad liejimo forma neatsidarytų liejimo metu.
Plastics Professional

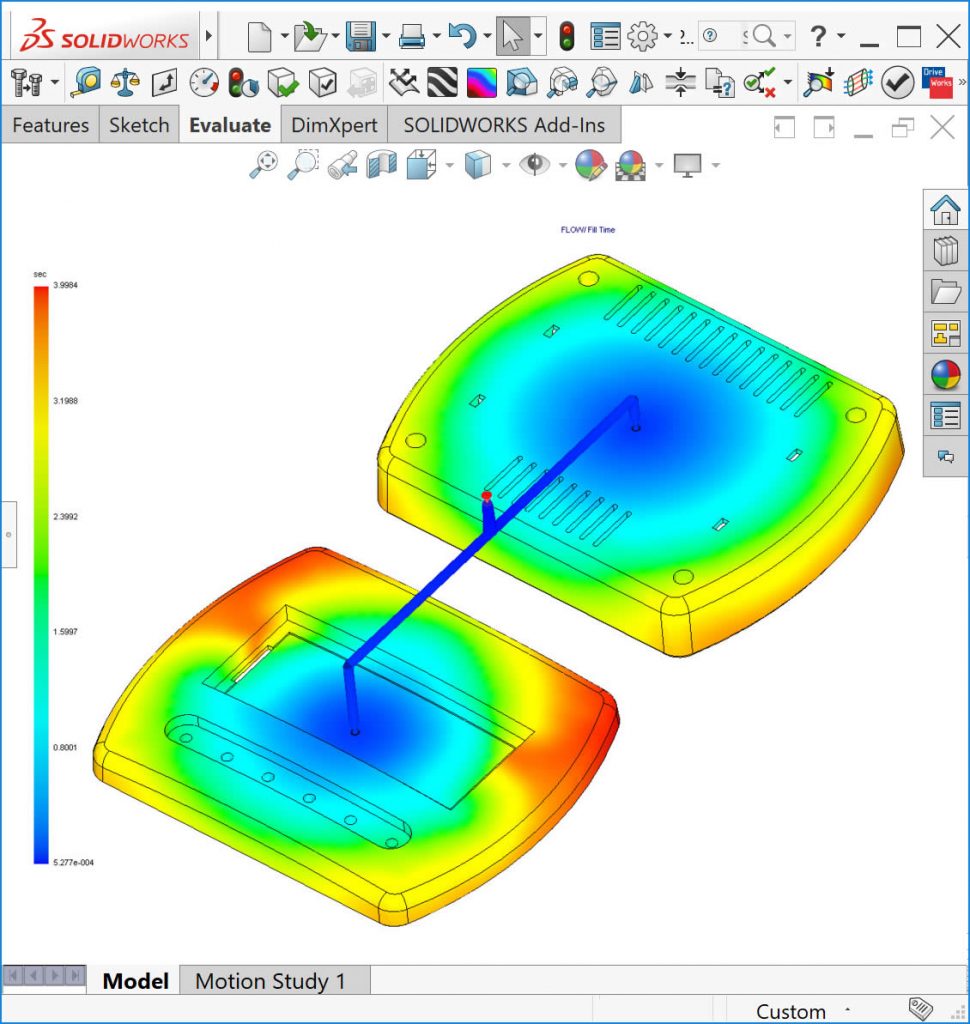

Tai suteikia vartotojui galimybę kurti liečių kanalų dizainą pagal eskizų linijas arba 3D modelius, pvz: Hot Runner tipo liejimo kanalų sistemos, leidžiančios simuliuoti vienalaikį kelių ertmių užpildymą. Liečių balansavimo įrankiais inžinieriai gali optimizuoti kanalų geometriją ir užtikrinti tolygią tėkmę ir vienodą slėgį skirtingose liejimo ertmėse. Plastics Professional leidžia įvertinti ir liejimo proceso išlaikymo/pakavimo etapą, kai užsipildžius formai palaikomas slėgis ir laukiama kol ertmė pilnai prisipildys plastiko. Atlikus simuliaciją pateikiami masės/laiko grafikai, detalės tankio analizė, ir detalėje susidarę liekamieji įtempiai.
- Simetrijos analizė. Taupo skaičiavimo laiką simuliuojant vieną ertmę simetriškose liejimo formose.
- Išlaikymas. Prognozuojama išlaikymo trukmė ir papildomai reikalinga medžiaga.
- Liejimo formų įdėklai. Vertinamas liejimo formų įdėklų poveikis liejimo procesui. Galima nurodyti skirtingą formos įdėklo medžiagą, kad pamatytumėte poveikį aušinimui.

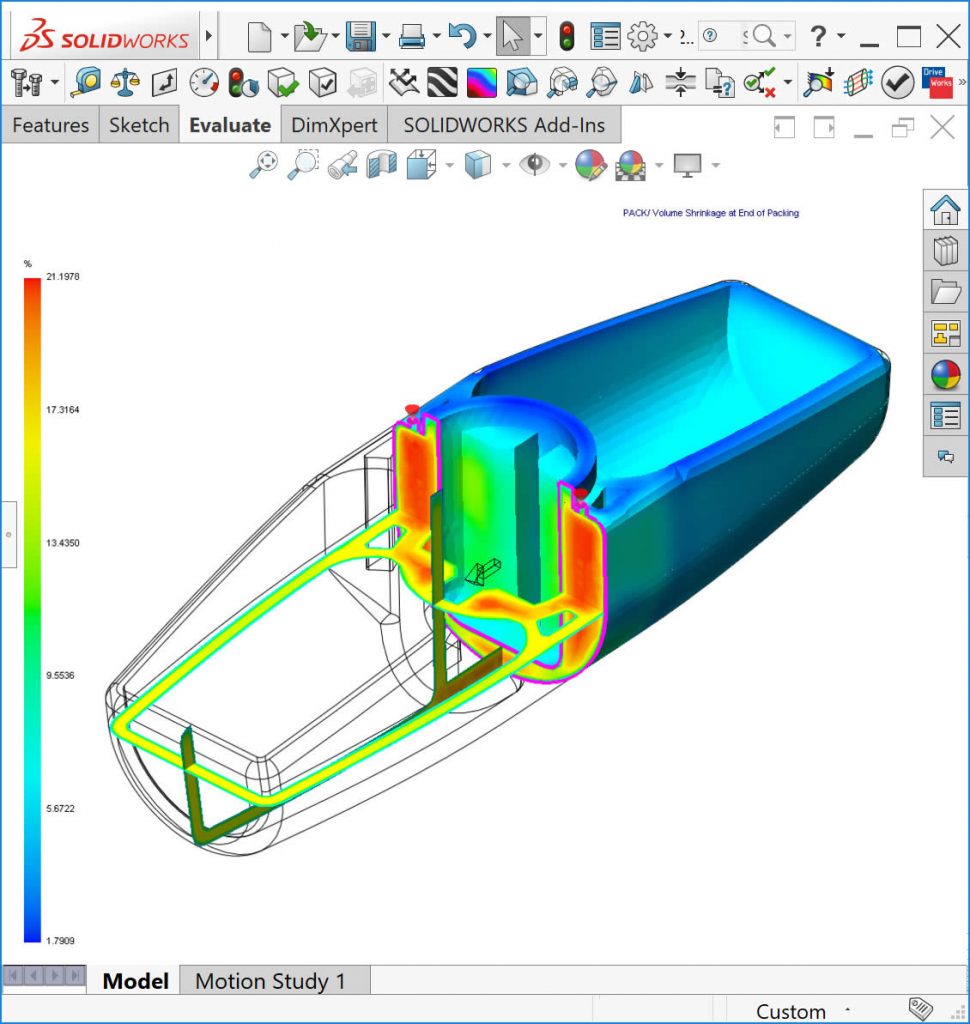

- Tūrinis susitraukimas. Rodo susitraukimo dydį užpildymo ir išlaikymo etapų pabaigoje.
- Liečių balansavimas. Optimizuojami liečių parametrai, subalansuojant užpildymo laiką ir slėgį daug ertmių turinčių formos išdėstyme.
Plastics Premium

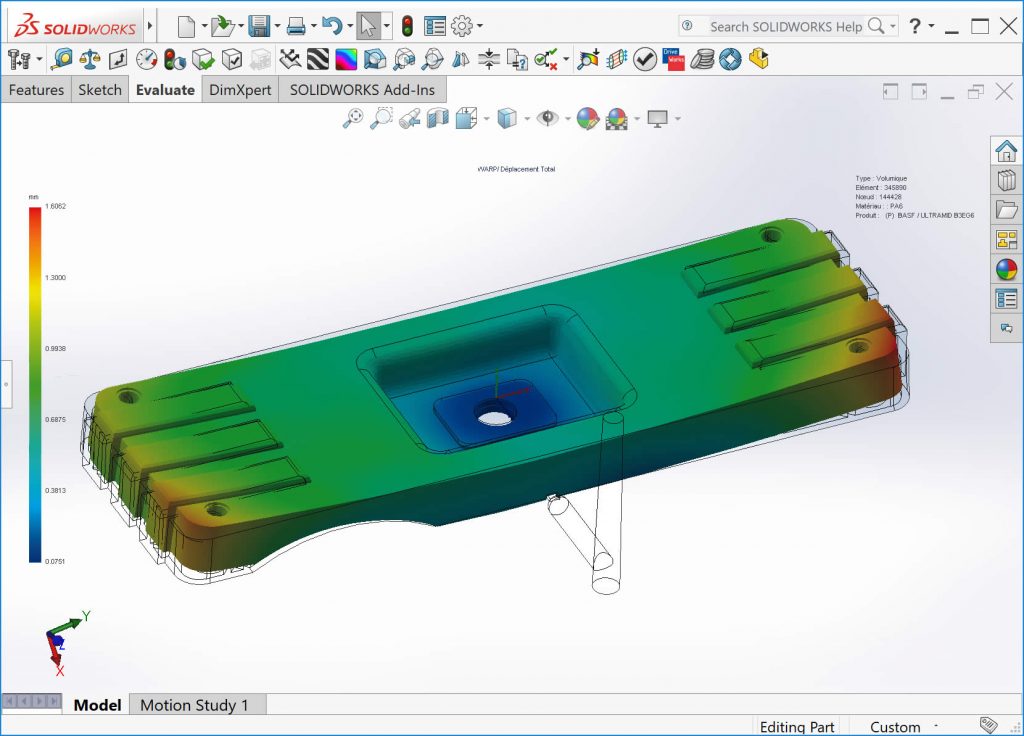

"SOLIDWORKS Plastics Premium" apima viską, kas yra "SOLIDWORKS Plastics Professional", o taip pat suteikia naujas galimybes, leidžiančiais optimaliai išdėstyti aušinimo kanalus ir numatyti išimtų iš formos dalių deformaciją. Vartotojai gali optimizuoti aušinimo sistemos, liejamų detalių ir liejimo formos geometriją, taip sumažindami liejimo ciklo laiką ir gamybos išlaidas. Papildomos funkcijos leidžia inžinieriams rasti optimalius plastikų parametrus, sumažinant arba pašalinant formuotų dalių deformaciją.
- Sudėtingi liejimo kanalai. Papildomi aušinimo kanalo komponentai, naudojami aušinimo skysčio srautui nukreipti arčiau dalies ertmės.
- Liejimo formos temperatūra aušinimo pabaigoje. Vertinamas temperatūros pasiskirstymas visoje liejimo formoje.
- Forminiai aušinimo kanalai. Aušinimo kanalas atitinka ertmės formą ar profilį, taip užtikrinant tolygų aušinimo procesą.
- Įdubų forma Rodo įdubų vietą ir gylį ant formuotos dalies.
- Aušinimo linijos Analizuoja aušinimo kanalų išdėstymo, skersmens, temperatūros ir srauto greičio poveikį.
Jei norite pegerinti savo gaminio kokybę ir klientų atsiliepimus, įtraukite simuliacijos procesą į savo kasdieninį darbą. SOLIDWORKS Motion lengva naudoti, o integracija su SOLIDWORKS 3D CAD leidžia jį pritaikyti kiekviename projekte, taip sumažinant prototipų skaičių, išvengiant pataisymų, vėlavimų, sutrumpinant gamino konstravimo laiką, bei sumažinant kaštus.
