CircuitWorks for SOLIDWORKS
SOLIDWORKS ir PCB integracija
CircuitWorks for SOLIDWORKS® veikia kaip tiltas tarp SOLIDWORKS ir PCB projektavimo įrankių, siūlant dvikryptį PCB projektavimą ir peržiūrą.
CircuitWorks – tai SOLIDWORKS 3D CAD modulis, leidžiantis sujungti elektoniniu spausdintinių plokščių (PCB) projektavimą su SOLIDWORKS. CircuitWorks užtikrina glaudesnį ECAD (elektronikos projektavimo) ir MCAD (mechaninio projektavimo) komandų bendradarbiavimą. Naudodamiesi šiuo įrankiu, vartotojai gali ikelti PCB trimačius modelius ne kaip importuota geometrija, o kaip parametrinius 3D modelius su savybemis ir ryšiais tiesiai į SOLIDWORKS. CircuitWorks užtirkina dvipuse sasaja su PCB projektavimo irankais ir leidžia sekti keitimus bei revizijas bei gražinti modifikuotus PCB modelius atgal i elektroniniu spausdintu ploksciu projektavimo programa.
Veikia su Lietuvoje populiariu Altium Designer, bei kitomis PCB projetavimo programomis Cadence Allegro / OrCAD , EAGLE, KiCad ir pan.
1

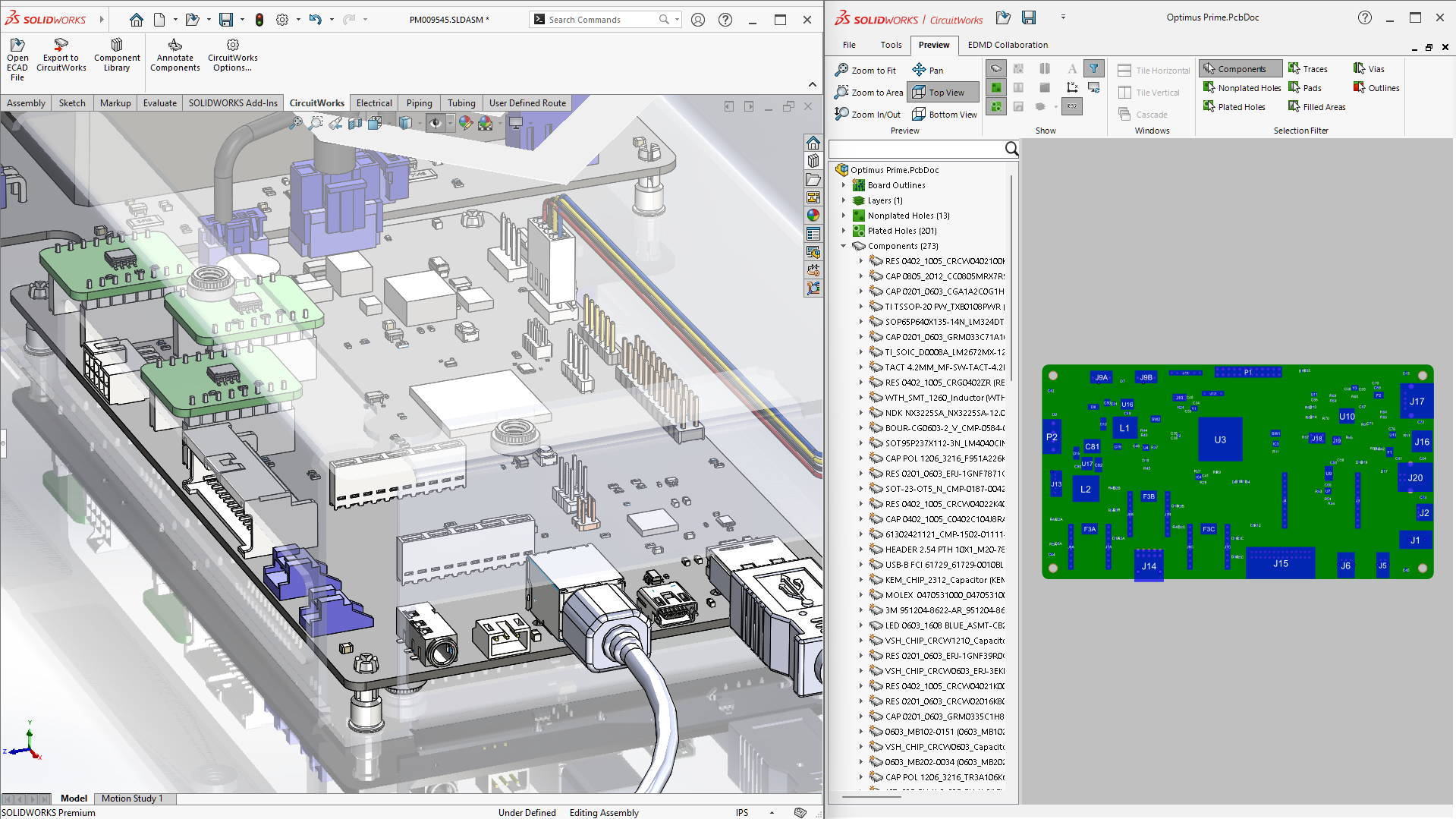

Dvipuse integracija ir versijų valdymas
CircuitWorks leidžia lengvai importuoti ir eksportuoti PCB failus tarp SOLIDWORKS ir jūsų pasirinktos PCB/ECAD projektavimo programos. Galimybė importuoti PCB kaip SOLIDWORKS surinkimus užtikrina, kad plokštė tiksliai derės su mechaniniu dizainu. Jei reikia pakeitimų, CircuitWorks palaiko dvikryptį redagavimą ir pakeitimų sekimą, kad elektros ir mechanikos komandos būtų sinchronizuotos ir galėtų peržiūrėti visus atliktus pakeitimus. Be to, CircuitWorks leidžia atlikti kitus projektavimo pakeitimus, tokius kaip plokštės formos, angų vietų koregavimas bei „keep-in“ ir „keep-out“ zonų apibrėžimas.
2

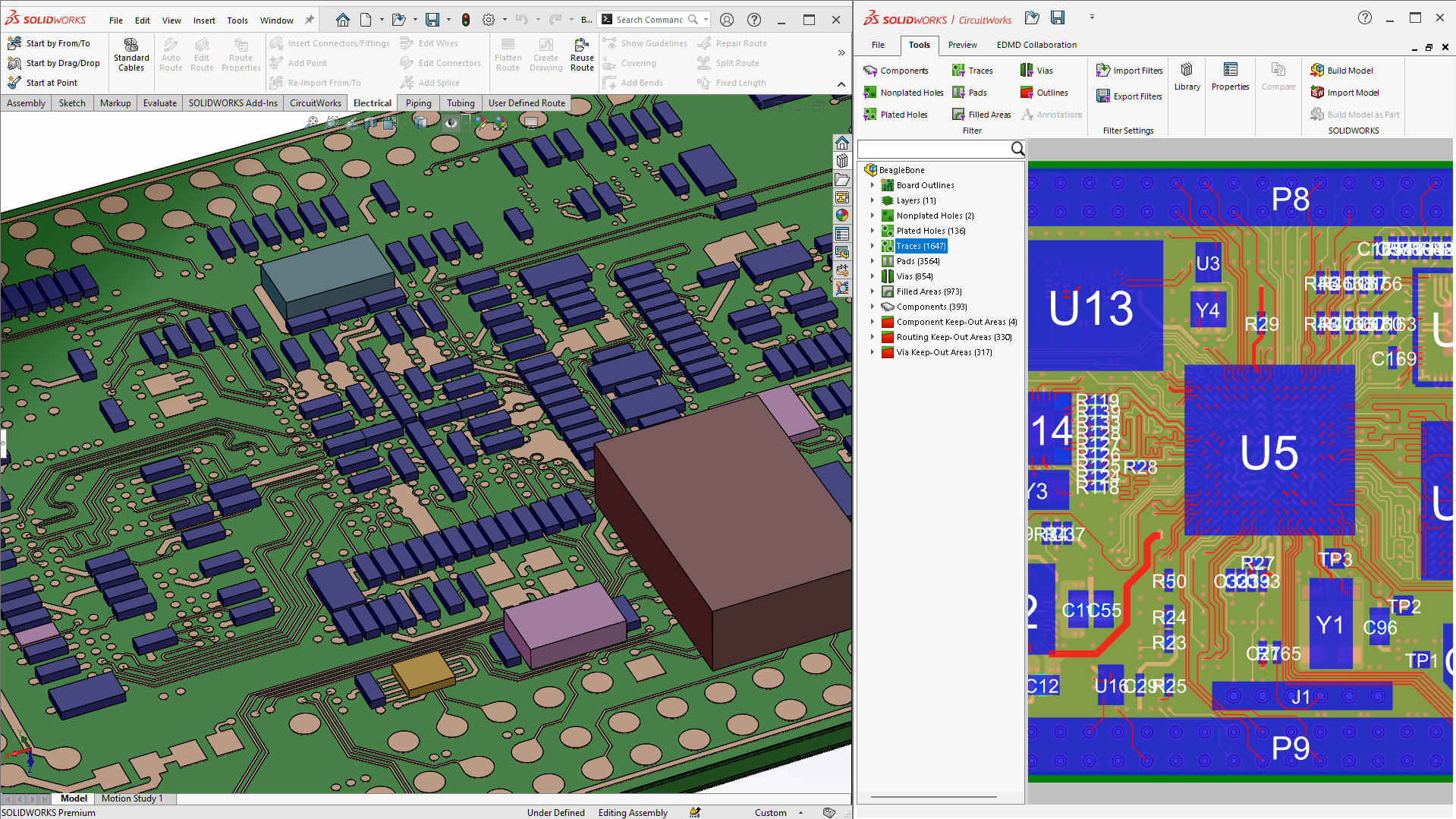

Varinių takelių palaikymas
CircuitWorks dabar palaiko varinių takelių duomenų importą iš ECAD/PCB projektavimo įrankių į SOLIDWORKS, sukuriant tikslų medžiagų sluoksnių modelį spausdintinėje plokštėje. Naudodami CircuitWorks priedą, SOLIDWORKS aplinkoje galite pasiekti visus montavimo taškus ir varinės geometrijos elementus – įskaitant takelius ir vias. Tai leidžia atlikti tikslias masės, šilumines, mechanines, smūgio bei elektromagnetines analizes.
3
Integracija su SOLIDWORKS

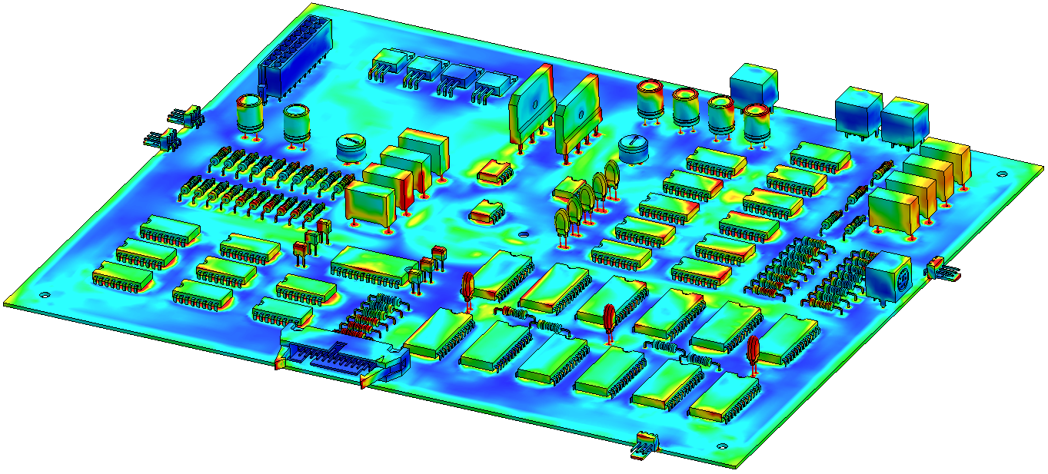

CircuitWorks atveria galimybes naudotis visais SOLIDWORKS sprendimais. Pavyzdžiui, naudodami SOLIDWORKS Flow Simulation, galite atlikti šiluminę analizę ir įvertinti galimą kaitimo kaupimąsi aplink PCB dar projektavimo etape. Su SOLIDWORKS Visualize galima kurti profesionalias, fotorealistines vizualizacijas produktų, turinčių integruotas spausdintines plokštes. Šios integracijos leidžia perkelti PCB projektavimą bei ECAD/MCAD bendradarbiavimą į aukštesnį lygį.
4
Saugus ir patikimas turinio valdymas
CircuitWorks supaprastina failų saugojimą ir dalijimąsi, skatindamas efektyvų bendradarbiavimą tarp komandų. Visi redagavimai, versijų keitimai ir pastabos, susijusios su PCB projektu, yra valdomi per CircuitWorks.
Integracija su 3DEXPERIENCE platforma arba SOLIDWORKS PDM leidžia centralizuotai ir saugiai saugoti visą projekto turinį, užtikrinant duomenų vientisumą ir kontrolę viso projektavimo proceso metu.
PCB formos ir gabaritų nustatymas
Galėsite išplanuoti pirminę plokštės geometriją (įskaitant skyles, išpjovas, atskyrimo zonas ir t.t.) SOLIDWORKS aplinkoje, ir perduoti ją į Altium Designer.
Mechatronika
Galėsite išdėlioti mechaninius komponentus (jungtis, displėjus, LED ir t.t.) SOLIDWORKS aplinkoje, ir automatiškai gauti jų pilnus išvadus per Altium Designer.
Duomenų valdymas
Galėsite automatiškai saugoti PCB plokščių modelius su savybėmis ir specifikacijomis (BOM) SOLIDWORKS PDM duomenų valdymo sistemoje, bei naudoti PDM kaip centralizuotą komponentų biblioteką.
Takelių informacija
CircuitWorks leis perduoti takelius iš Altium Designer į SOLIDWORKS kaip tekstūras (decals), arba kaip iškilusią 3D geometriją (pavyzdžiui, simuliacijos tikslams).
Žymėjimai / šilkografija
Galėsite perduoti šilkografiją (komponentų pavadinimų žymėjimus) iš Altium Designer į SOLIDWORKS kaip tekstūrą (decal).
Dvipusis ryšys
Visi plokštės geometrijos bei komponentų išdėliojimo pakeitimai bus lengvai perduodami iš vienos programos į kitą. Pakeitimus gaunantis inžinierius galės juos patvirtinti arba atmesti.
