Kaip valdyti gaminiu žiniaraščius

Žiniaraščių tipai ir panaudojimo sritis

SOLIDWORKS vartotojai žino, kad ši programa gali nesunkiai sukurti automatiškai atsinaujinantį inžinerinį žiniaraštį brėžinyje pagal surinkimo struktūrą. Tačiau žiniaraščių tipų yra ir daugiau, kurie gali būti reikalingi įvairiems įmonėms procesams:

Inžinerinis (ang. eBOM) - atspindi gaminio struktūrą, su detalėmis, mazgais, pomazgiais, vienetų skaičiais bei papildoma informacija (numeris, žymėjimas, svoris, medžiaga ir t.t.)
Gamybinis (ang. mBOM) - struktūruotas pagal gamybos procesus ir poreikius, jame įtraukiami ruošiniai, pusfabrikačiai, susinaudojančios medžiagos ar įrankiai ir t.t.
Techninės priežiūros / serviso (ang. sBOM) - sąrašas detalių ir mazgų, kuriuos reikės prižiūrėti, remontuoti ar pakeitinėti.

Kadangi SOLIDWORKS yra inžinerinė programa, ji gali sukurti tik inžinerinį žiniaraštį, o jį perorganizuoti į kitus tipus, ar įtraukti papildomus elementus, neturinčius savo 3D modelio ar vietos projekto struktūroje, yra labai sudėtinga. Dėl to, įmonės dažnai tai sprendžia perkeliant SOLIDWORKS sugeneruotą žiniaraštį į Excel, ir atliekant visus tuos veiksmus rankiniu būdu.

Be abejo, tai nėra geras sprendimas, nes su Excel perkurtas žiniaraštis nėra parametriškai susietas su modeliu. Jo kūrimas bei prižiūrėjimas, ypatingai įvykstant projekto pasikeitimams, reikalauja daug laiko, žmogiškų resursų bei dažnai baigiasi brangiomis klaidomis.

Centralizuotas žiniaraščių valdymas

Kadangi gaminio informacijos valdymas bei formatavimas pagal gamybos, pirkimų, serviso bei kitus poreikius peržengia CAD/ECAD įrankių ribas, geriausias sprendimas yra inžinerinių duomenų saugojimas PDM/PLM sistemoje (SOLIDWORKS PDM arba 3DEXPERIENCE PLM), kuri gali juos valdyti aukštesniame lygmenyje. Moderniausias variantas - 3DEXPERIENCE PLM debesijos platforma, kuri ne tik supranta SOLIDWORKS failus, jų turinį bei tarpusavio ryšius, bet ir gali automatiškai sugeneruoti bei atnaujinti įvairių tipų, filtravimų bei pjūvių žiniaraščius, išlaikant parametrinį ryšį su projektiniais failais.

Be to, 3DEXPERIENCE suteikiama duomenų versijavimo bei būsenų sistema leidžia patogiai valdyti gaminio bei jo komponentų revizijas, kas leidžia išvengti painiavos kuomet atliekami projekto pakeitimai jau sukūrus gamybinius/surinkimo brėžinius bei žiniaraščius.

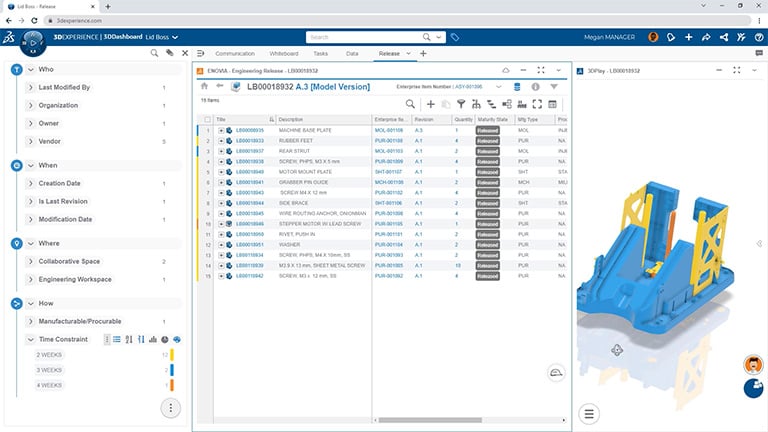

Screen showing 3D model of part for LIDBoss with version history - SOLIDWORKS

Žiniaraščių valdymo įrankiai

Gaminio struktūra

3D Product Architect

Inžinerinis BOM

Product Release Engineer

Gamybinis BOM

Manufacturing Item Engineer

Serviso BOM

Service Process Engineer

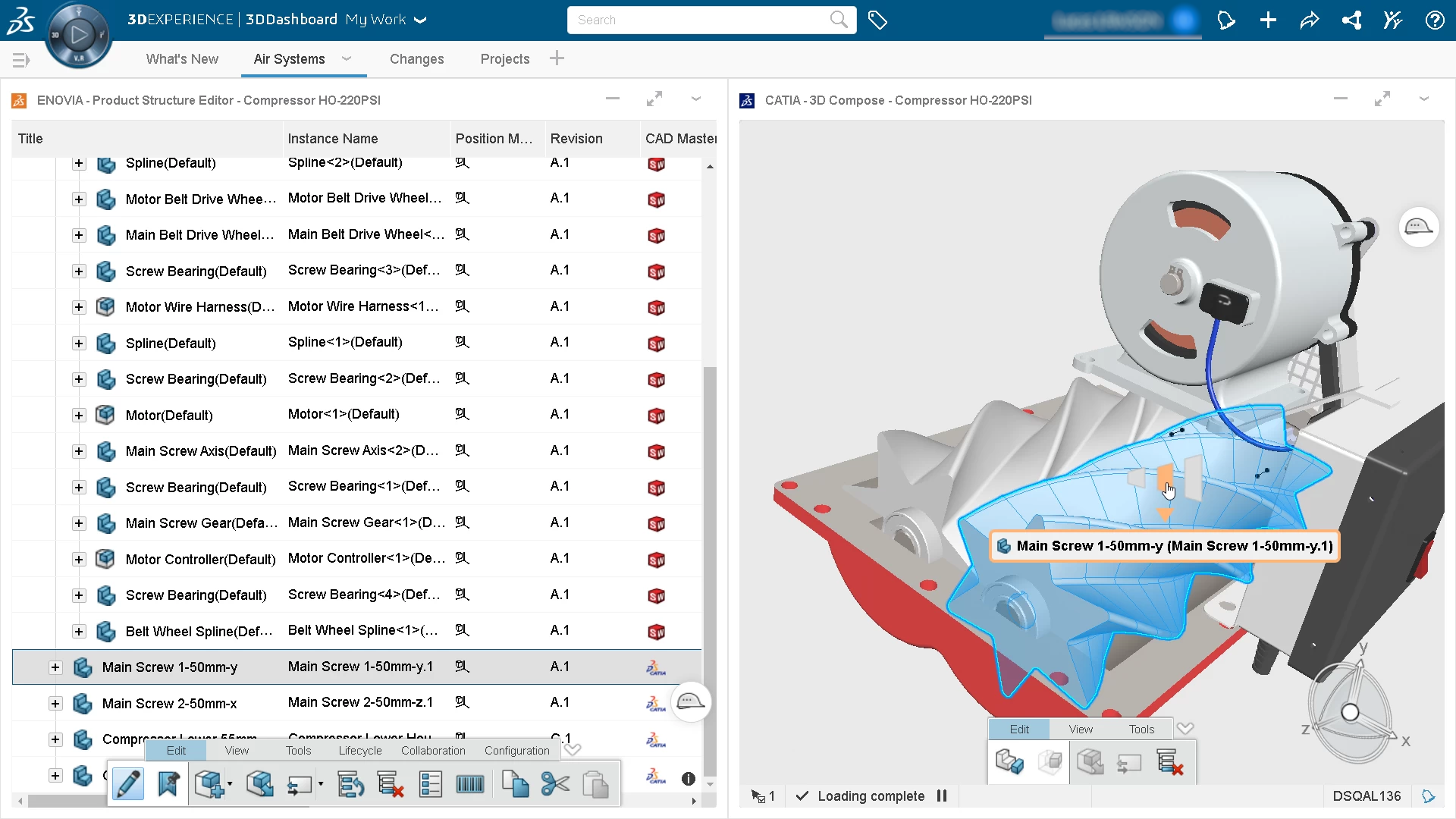

Ši rolė leidžia naudotis Product Structure Editor programos, su kuria galite:

Sujungti skirtingų CAD ir ECAD programų dokumentus (detales, surinkimus ir t.t.) į bendrus surinkimus bei projektus;
Redaguoti esamų gaminių struktūras, perorganizuoti surinkimų, mazgų bei komponentų hierarchijas;
3D vaizde peržiūrėti bei fiziškai perstumti komponentus iš vienų padėčių į kitas;
Sukurti naujas gaminio revizijas, ar net naujus gaminius padarant seno gaminio kopiją (arba nuo nulio);
Sukurti naujus komponentus bei kitus elementus, kuriuos vėliau bus galima naudoti žiniaraščiuose, arba palikti inžineriams detalizuoti su CAD/ECAD įrankiais.

3D Product Architect (PDF, anglų k.)

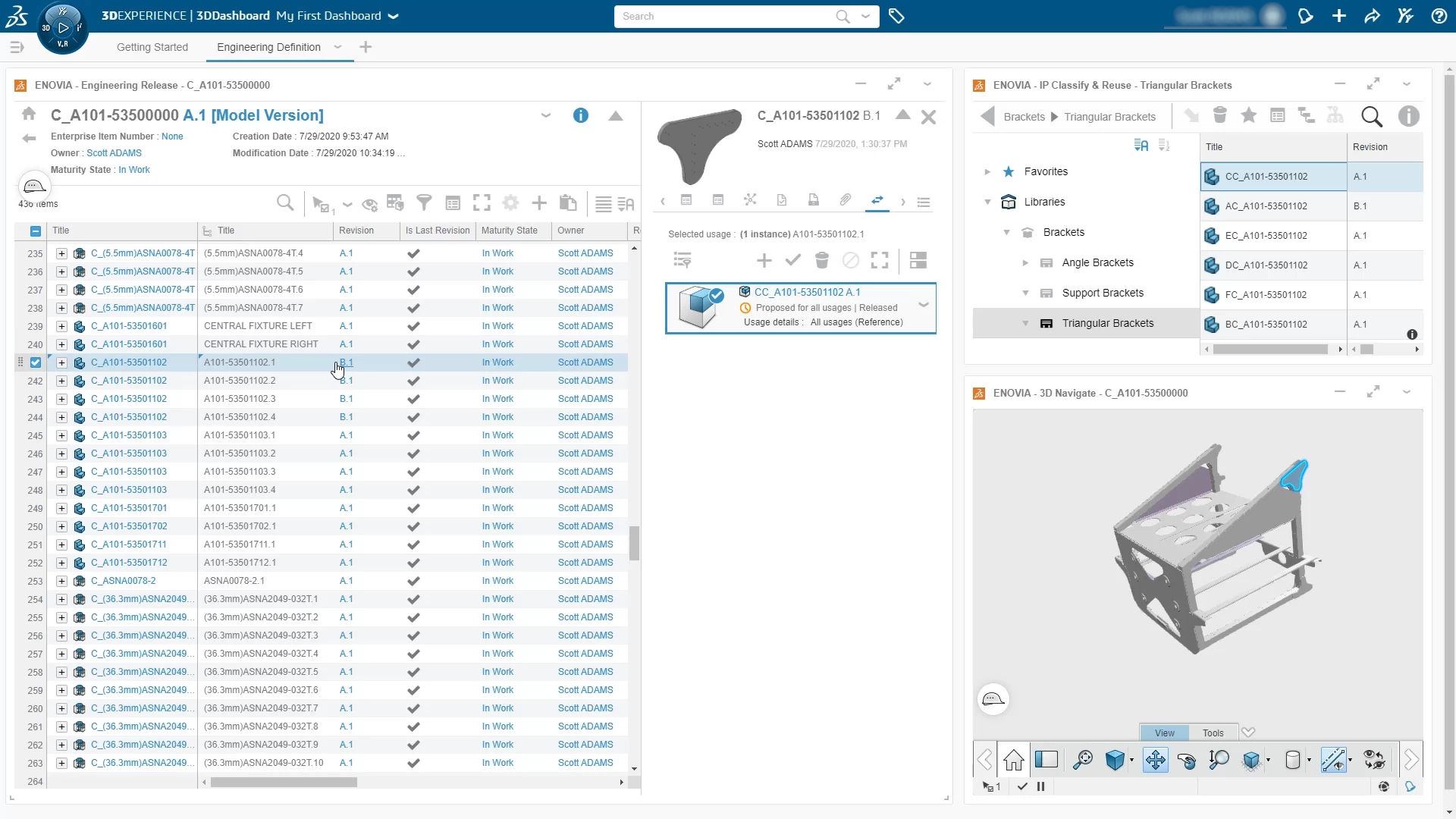

Ši rolė duoda prieigą prie Engineering Release programos, kuri leidžia:

Atlikti galutinę iš CAD programos atėjusio EBOM patikrą - ar yra naudojamos vėliausios komponentų revizijos, ar visiems yra priskirti numeriai ir t.t.;
Užpildyti trūkstamą atributinę informaciją (pvz. SOLIDWORKS Custom Properties), pakelti dokumentų revizijas, sureguliuoti jų būsenas, bei užšaldyti projekto reviziją prieš paleidžiant į gamybą;
Surūšiuoti, išfiltruoti bei suformatuoti gaminio komponentus bei mazgus, taip sukuriant pilnavertį inžinerinį žiniaraštį pagal Jūsų įmonės bei jos skyrių (ar subrangovų) poreikius;
Pridėti papildomas pozicijas bei komponentus, kurie neturi savo 3D modelio (pvz. dažai, klijai ir t.t.);
Išeksportuoti žiniaraštį į .csv failą, kad būtų galima šiuos duomenis panaudoti už įmonės ribų.

Product Release Engineer (PDF, anglų k.)

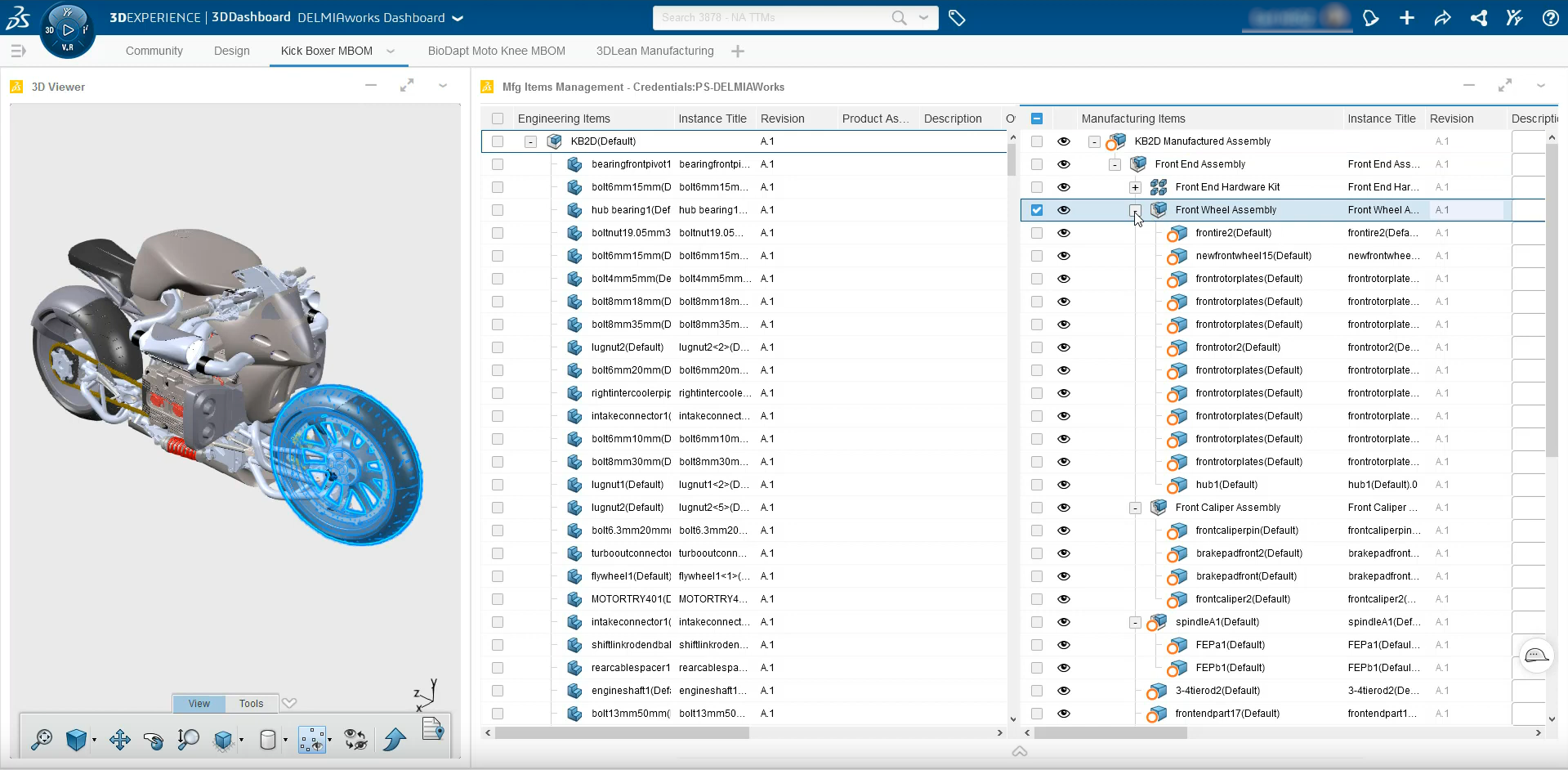

Ši rolė duoda prieigą prie Manufacturing Items Management programos, su kuria galite:

Sukurti gamybinį žiniaraštį (MBOM), perorganizuojant komponentus į mazgus, struktūras ir eiliškumus pagal gamybinius procesus;
Prie kiekvieno proceso ar mazgo pridėti papildomas pozicijas, pvz. šveitimo popierius, suvirinimo viela, laikikliai, įrankiai bei jų priedai, lipdukai, pakavimo plėvelė bei dėžės ir t.t.;
Asocijuoti medžiagas, ruošinius, masinės gamybos detalių išplanavimus ir t.t.;
Pakeisti komponentus alternatyviais (kito gamintojo, kitos konfigūracijos ir pan.);
Iš eksportuoti žiniaraštį .csv formatu.

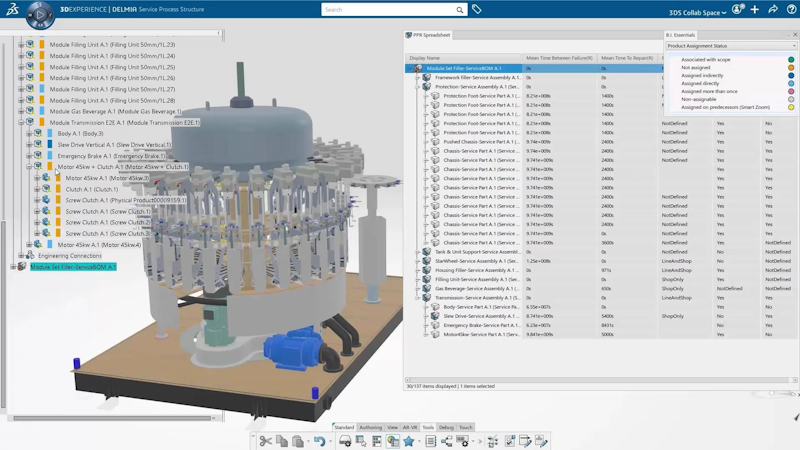

Ši rolė duoda prieigą prie Service Items Management bei Service Process Management programų, su kuriomis galite:

Suformuoti aptarnaujamų (remontuojamų / keičiamų) komponentų sąrašą, išlaikant parametrinį ryšį su gaminio struktūra;
Sukurti ir valdyti aptarnavimo žiniaraštį (SBOM), bei eksportuoti jį .csv formatu.
Aprašyti aptarnavimo procedūras pagal šį žiniaraštį, organizuojant laiką, įrankius bei kitus resursus;
Šias procedūras aprašyti kaip tekstines bei vizualines instrukcijas aptarnavimą vykdančiam personalui.
